一、功能簡述

  該試驗臺主要用于在常溫環境下對轎車、SUV及MPV車型的旋轉門的鉸鏈總成的剛度性能試驗。通過試驗驗證鉸鏈綜合性能及功能質量。
樣件安裝試驗臺架，安裝科學方便，可以選擇把鉸鏈固定在試驗臺夾具上即可。碳鋼型材框架接實可靠。腳部安裝有鎖緊萬向輪。
該試驗臺采用計算機與試驗臺一體化結構，鉸鏈力和位移進行檢測，并繪制相應的力-位移性能曲線圖。在試驗中采用計算機控制，自動記錄檢測數據、出具數據檢測報告。

二、依據標準
  按雙方溝通交流及用戶要求標準執行

三、產品的技術說明
1、檢測項目
1.1 垂直剛度試驗
1.2 過載性能試驗
1.3 靜強度試驗
1.4 門下沉量檢測
2、試驗臺主要組成部件

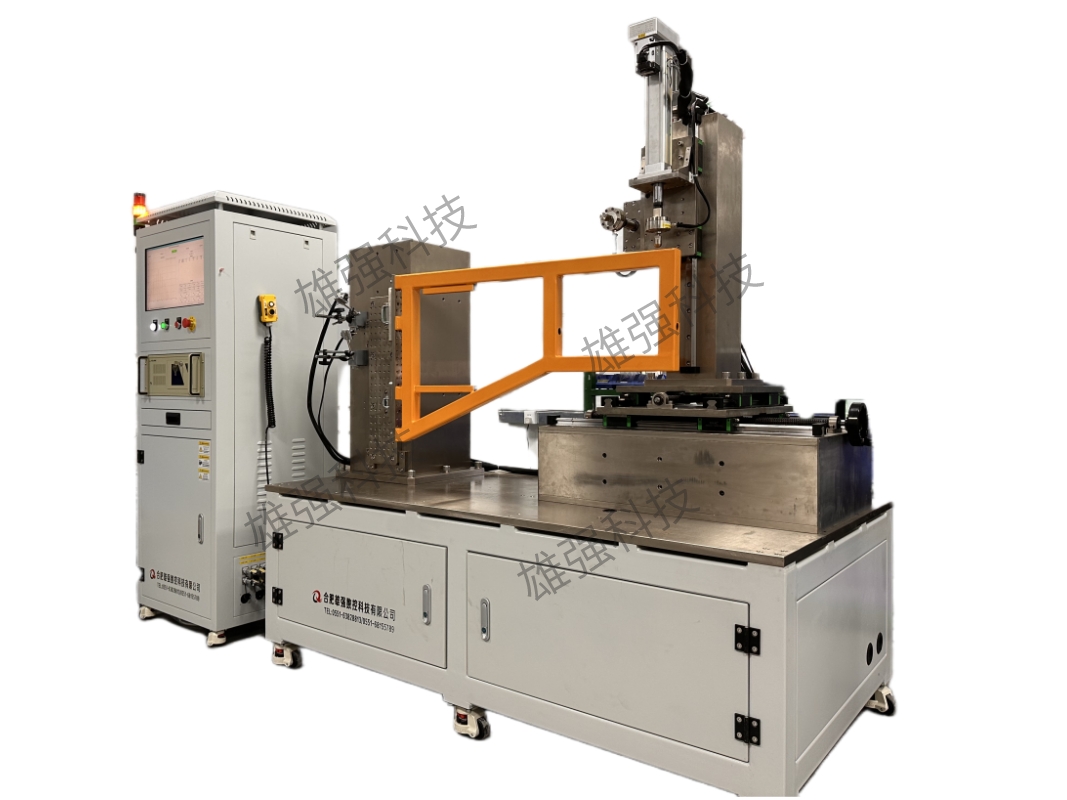

試驗臺設備主要由模擬車身門鉸鏈機構、計算機控制系統、電氣控制柜、試驗安裝臺架、后蓋耐久試驗?zāi)K以及系統雄強軟件等組成。模擬旋轉門采用碳鋼焊接件，表面噴塑處理。一端安裝實車鉸鏈固定在鋁型框架上，另一端安裝門鎖或鎖扣固定在鋁型材框架上，保證耐久試驗穩定性及調節方便。
控制柜采用鋼材框架結構，電器控制部分和試驗臺為獨立一體化結構，各部分結構緊湊，布局合理，人機交互界面良好。計算機主機嵌入操作臺內，單獨置放。控制柜和試驗臺底部均安裝滾輪，能夠方便移動。
